PLAADI PILDISE PILDISTAMINE
Rakendus võimaldab hankida ja töödelda plaatfotot, korrigeerides objektiivi moonutusi ja korrigeerides seda. Saadud kujutise kaudu saab plaadile paigutada kujundeid, vältides materjali vigu, tuvastades samal ajal töödeldavaid närvirakke; plaadi serva on võimalik kvalifitseerida ka geomeetriliselt. Töödeldavaid kujundeid on võimalik määratleda: 2D CAD tööriistadega importides DXF/DWG-faili automaatse hankimisega fotolt (kasutades fotodigiteerimismoodulit) importides loendi patenteeritud vormingust: Excel, CSV Töödeldud kujundid rühmitatakse üksikasjalikku loendisse.
JOONISTAMINE JA DISAIN
KUJUDE POSITSEERIMINE
Kujundeid saab plaadile paigutada nii käsitsi kui ka automaatse pesastusega. Pesastatud kujundid laaditakse aktiivsest üksikasjalikust loendist.
MASINAD
Kui kujundid on plaadil paigutatud, saab lõikejärjestust optimeerida. Selles faasis eemaldatakse kattuvad lõiked, kärbitakse põrkuvad lõiked, lõpetamata lõiked viiakse lõpule puhketöötlusega ning lõikejärjekord optimeeritakse, et minimeerida pea pöördeid ja kiiret läbitud vahemaad. Toetatud töötlused: lineaarsed lõiked, kõverad lõiked, kaldlõiked, sälk, varras, V-soon. Toetatud lõiketehnoloogiad: ketas, vesijoa, freesimine ja lõike-puurimine. Automaatne puhketöötlus lõigete lõpuleviimiseks lõike-puurimis-/freesitööriista või veejoapea abil. Plaaditükkide liigutamine ja käsitsemine läbi iminappade manipulaatori, et lõpetada lõiked ja laadida/maha laadida saadud toorikud. Materjali ja virtuaalmasina simulatsioon lõikejärjestuse koheseks kontrollimiseks.
TARKVARA FUNKTSIOONID
Plaatide lõikamise käsitsemine
CAD 2D tööriistad
Käsitsi/automaatne pesastamine
Ketta lõikamise optimeeritud trajektooride arvutamine
Automaatne puhketöötlus lõigete lõpuleviimiseks lõike-puurimis-/freesitööriista või veejoaga tööriista abil
Plaaditükkide liikumine läbi iminappade manipulaatori
Plaadipildi saamine ja korrigeerimine läbi kaamera
Tugev simulatsioon materjali eemaldamise ja kokkupõrgete kontrolliga
Funktsioonid
1. Vaakumtõstukiga plaadi teisaldamiseks (valikuline)
2. Laua suurus:3300*2000mm
3. Itaalia ESA operatsioonisüsteem ja Itaalia Pegasus CAD CAM joonestustarkvara
4. Kontoritarkvaraga kodus või kontoris CAD CAM-jooniseks ja 3D-lõikamiseks (valikuline)
5. Monoplokkstruktuuriga silda saagi on lihtne paigaldada ja see laaditakse tervikuna 20 jala pikkusesse konteinerisse.
6. Ühendusviis: 1/2G
7. Fotokaamera digiteerija plaatide positsioneerimiseks ja ladumiseks, et optimeerida plaatide kasutamist.
8. Lasermarker ja teraskonstruktsioon
9,0°/45°/90° pea kallutamine, 360° pea pööramine.0° kuni 85° laua kallutamine, automaatne pööramine iga 45° kraadi võrra ja laua pööramine 0° kuni 360° mis tahes kraadi võrra käsitsi.
10. Taiwan Hiwin Lineaarne juhik X- ja Y-teljel ning Hiwini kuulkruvi Z-teljel
11. Spiraalne hammaslatt ja hammasratas X- ja Y-teljel
12. Itaalia ESA draiver, Itaalia ESA kontroller ja ESA servomootor ja Savch inverter
13. Manuaalne ja automaatne määrimine
14. 4 telje interpolatsioon + 1 telje elektrooniline juhtimine
Kliendid' kohapeal
Töötuba
Meie Teenus
· Meie kvaliteedikontrolli osakond kontrollib ja testib enne saatmist kogu meie masinat täielikult.
· Eluaegne tehnoloogia hooldus tasuta
· Varuosade tarnimine meie defektide tõttu tasuta 12 kuu jooksul' garantiiaeg ja maksumus alates 12 kuud.
·Tasuta koolitus paigalduseks, kasutamiseks ja hoolduseks.
·Tehniline tugi kõigil tööpäevadel.
·ingliskeelne versioon'juhendid',"Kasutusjuhend" pakutakse.
Pakend&võimendi; Laadimine
1) Kõik osad on ümbritsetud veekindla PE-kile ja/või õhumullidega.
2) Väikesed varuosad ja tarvikud, mis on pakitud vineerkarpidesse.
3) Terastrossidega, mis kinnitatakse konteinerisse, libisemisvastane, mis sobib pikamaavedudeks.
KKK
Q1: kas pakute tasuta proove?
V1: Tavaliselt me & #39; tasuta näidiseid ei paku. Kuid täiendavaid lahendusi arutatakse vastavalt soovile.
Q2: kas saate meile sillalõikusmasina jaoks kuluvaid osi tarnida?
A2: Muidugi, see on meie kohustus.
Q3: Kuidas oleks tarneajaga pärast tellimuse eest tasumist?
A3: tavaliselt 25-45 päeva. See sõltub tellitud mudelitest, kogusest ja meie juba rakendatud tootmiskohustusest.
Q4: Millist teenust saate pakkuda?
A4: veebipõhine tehnoloogiatugi, välismaale paigutatud insenerid, kes juhendavad masina paigaldamise koolitust, silumist ja hooldust.

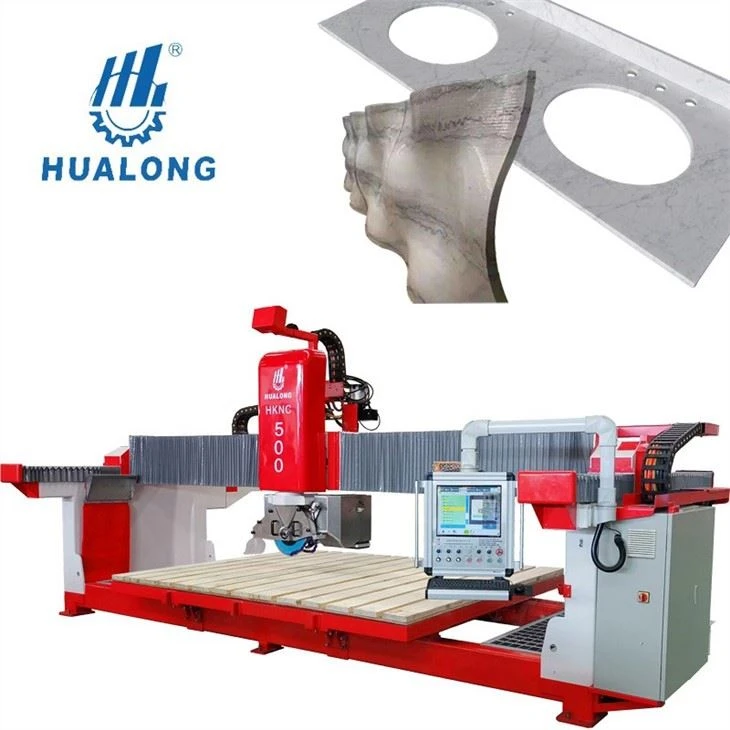

HKNC-500 TEHNILISED ANDMED | ||
Saelehe läbimõõt | ø400-ø500 | mm |
Tööplatvormi mõõtmed | 3300x2000 | mm |
Max lõikepikkus | 3300 | mm |
Max lõike paksus | 140 | mm |
Max tõstekäik | 250 | mm |
Max raskuste tõstmine päikesetopside abil | 200 | kg |
Peamootori võimsus | 11 | kw |
Lõikuriraami kolbmootori võimsus | 2 | kw |
Põiktala nihutusmootori võimsus | 1.1 | kw |
Hüdraulikajaama mootori võimsus | 2.2 | kw |
Tõstemootori võimsus | 0.85 | kw |
Brutovõimsus | 16 | kw |
Veetarbimine | 2 | m3/h |
Brutokaal | 5400 | kg |
Mõõdud (P x L x K) | 5700x3260x2765 | mm |
